Máquina de estado en LabVIEW: sencilla y eficiente

LabVIEW es un poderoso entorno de desarrollo de software y hardware que permite crear aplicaciones y sistemas de control en forma visual. Uno de los conceptos más útiles y versátiles de LabVIEW es la implementación de máquinas de estado, que permiten controlar la ejecución de un programa de manera estructurada y eficiente.

Exploraremos cómo utilizar las máquinas de estado en LabVIEW para mejorar la funcionalidad y el rendimiento de nuestros programas. Veremos cómo definir estados, transiciones y acciones, y cómo aprovechar las ventajas de este enfoque en diferentes tipos de aplicaciones. Además, daremos ejemplos prácticos de implementaciones sencillas y eficientes de máquinas de estado en LabVIEW. ¡Prepárate para descubrir esta poderosa herramienta!

Cuál es el concepto de una máquina de estado y cómo se aplica en LabVIEW

Una máquina de estado es una técnica de programación que se utiliza para controlar el comportamiento de un programa en función de su estado actual. En LabVIEW, se implementa utilizando un diagrama de bloques llamado "Diagrama de Máquina de Estados". Este diagrama consta de varios estados y transiciones entre ellos.

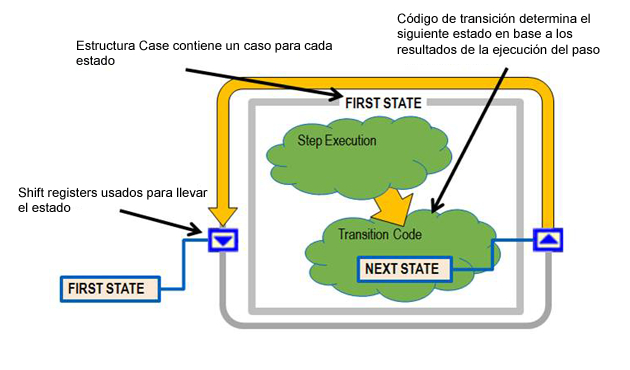

En LabVIEW, cada estado se representa como un caso en una estructura de selección. Dentro de cada caso, se pueden programar diferentes acciones o tareas que se deben realizar mientras el programa se encuentre en ese estado en particular.

Las transiciones entre estados se definen mediante eventos o condiciones que deben cumplirse para que se produzca el cambio de estado. Estas condiciones pueden ser señales de entrada, variables de control o cualquier otra información que determine el cambio de estado.

Cuáles son las ventajas de utilizar una máquina de estado en el desarrollo de aplicaciones en LabVIEW

La utilización de una máquina de estado en el desarrollo de aplicaciones en LabVIEW presenta varias ventajas. En primer lugar, permite organizar el flujo de ejecución de manera clara y estructurada, lo que facilita la comprensión y mantenimiento del código. Además, una máquina de estado permite manejar de forma eficiente eventos y condiciones, ya que se pueden definir distintos estados y transiciones entre ellos. Esto resulta especialmente útil en aplicaciones donde se requiere controlar de manera precisa el flujo de datos y realizar acciones condicionales.

Otra ventaja de utilizar una máquina de estado en LabVIEW es que permite implementar lógica compleja de manera sencilla. Mediante la definición de estados y transiciones, es posible representar de forma clara y concisa diferentes escenarios de ejecución. Esto simplifica el diseño y facilita la detección y solución de errores. Además, una máquina de estado es altamente modular, lo que facilita la reutilización de código y promueve buenas prácticas de programación.

Además, la utilización de una máquina de estado en LabVIEW favorece la escalabilidad del código. Esto significa que el código puede adaptarse y crecer fácilmente a medida que los requerimientos del proyecto evolucionan. Al modularizar la lógica en estados y transiciones, se pueden agregar, modificar o eliminar funcionalidades sin afectar el funcionamiento del resto del código. Esto ahorra tiempo y esfuerzo en el desarrollo y permite mantener el código más ordenado y estructurado.

¿Cómo se implementa una máquina de estado en LabVIEW?

La implementación de una máquina de estado en LabVIEW se basa en la creación de un diagrama de estado que representa los diferentes estados y transiciones del sistema. En este diagrama, cada estado se representa mediante un nodo, y las transiciones entre ellos se definen mediante conexiones. Cada estado puede tener asociadas acciones a realizar y condiciones que determinan en qué momento se debe realizar una transición a otro estado.

LabVIEW ofrece diversas herramientas para implementar una máquina de estado de forma sencilla y eficiente. Entre estas herramientas se encuentran las estructuras de bucle While y Event, así como los nodos de control de estructuras de selección. Estas herramientas permiten controlar el flujo de ejecución y tomar decisiones basadas en condiciones o eventos específicos.

Una vez implementada la máquina de estado en LabVIEW, es posible ejecutar el sistema paso a paso, observando el cambio de estado en tiempo real. Esto facilita la depuración y permite detectar posibles errores o problemas en la lógica de la aplicación.

Utilizar una máquina de estado en el desarrollo de aplicaciones en LabVIEW proporciona numerosas ventajas. Desde una mejor organización y mantenimiento del código, hasta la simplificación de la implementación de lógica compleja y la posibilidad de escalabilidad, una máquina de estado es una herramienta fundamental para el desarrollo eficiente de aplicaciones en LabVIEW. Con las herramientas adecuadas de LabVIEW, implementar una máquina de estado se vuelve fácil y accesible, permitiendo desarrollar aplicaciones robustas y de calidad.

Cómo se estructura una máquina de estado en LabVIEW y cuáles son sus elementos principales

La máquina de estado en LabVIEW es una estructura de programación que permite controlar el flujo de un programa de manera eficiente. Está compuesta por varios elementos clave que facilitan su funcionamiento.

Estados

Los estados son las diferentes etapas o situaciones por las que puede pasar el programa. Cada estado representa un conjunto de acciones o tareas específicas. Por ejemplo, en un programa de control de temperatura, los estados podrían ser "esperando entrada", "calentando", "manteniendo temperatura" y "apagado".

Transiciones

Las transiciones son los eventos o condiciones que permiten cambiar de un estado a otro. Pueden ser disparadas por señales de entrada, valores de sensores o cualquier otro evento relevante para el programa. Por ejemplo, la transición de "esperando entrada" a "calentando" podría ser activada cuando se alcanza un valor de temperatura especificado.

Acciones

Las acciones son las tareas que se realizan dentro de cada estado. Pueden incluir cálculos, activación de actuadores, lectura o escritura de datos, entre otros. Cada estado puede tener una o varias acciones asociadas. Por ejemplo, en el estado "calentando" podría haber una acción para activar una resistencia de calentamiento.

Diagrama de estados

El diagrama de estados es una representación gráfica de la máquina de estado. En él se muestra la estructura de los estados, las transiciones entre ellos y las acciones asociadas. Es una herramienta visual que facilita la comprensión y el diseño de la máquina de estado.

Programación en LabVIEW

Para implementar una máquina de estado en LabVIEW, se utilizan principalmente las estructuras de control "Case" y "Event Structure". El bloque "Case" se encarga de determinar el estado actual y ejecutar las acciones correspondientes, mientras que el bloque "Event Structure" se encarga de capturar y gestionar las transiciones.

La máquina de estado en LabVIEW es una poderosa herramienta para controlar el flujo de un programa de manera eficiente. Consta de estados, transiciones, acciones y un diagrama de estados que facilita su comprensión. La programación en LabVIEW permite implementar fácilmente una máquina de estado mediante las estructuras de control adecuadas.

Cuál es la diferencia entre un diagrama de estados y un diagrama de flujo en LabVIEW

Aunque tanto el diagrama de estados como el diagrama de flujo son herramientas gráficas utilizadas en LabVIEW, tienen diferencias importantes en su estructura y en su función.

El diagrama de estados se utiliza para representar de manera visual el comportamiento de un sistema o de una máquina de estados. En este tipo de diagrama, los estados se representan mediante cajas y las transiciones entre los estados se representan mediante flechas. Esto permite comprender fácilmente cómo el sistema cambia de un estado a otro y cuáles son las condiciones necesarias para que ocurra esa transición.

Por otro lado, el diagrama de flujo se utiliza para representar de manera visual el flujo de ejecución de un programa o de una rutina. En este tipo de diagrama, los nodos se conectan mediante flechas que indican el orden de ejecución. Esto permite seguir la secuencia de las instrucciones y comprender cómo se ejecuta el programa paso a paso.

Mientras que el diagrama de estados se enfoca en el comportamiento del sistema, el diagrama de flujo se enfoca en el flujo de ejecución del programa. Ambos son herramientas útiles en LabVIEW, pero se utilizan en contextos diferentes y tienen propósitos diferentes.

Cuáles son los pasos para implementar una máquina de estado en LabVIEW

Implementar una máquina de estado en LabVIEW puede parecer complicado al principio, pero una vez que entiendes los pasos básicos, es realmente sencillo y eficiente. A continuación, te mostraré los pasos necesarios para crear tu propia máquina de estado en LabVIEW.

Paso 1: Crear las variables y el diagrama de estados

El primer paso es identificar las variables necesarias para tu máquina de estado. Estas variables serán los estados y las entradas de tu sistema. Luego, debes crear el diagrama de estados, que es una representación visual de los diferentes estados y transiciones de tu sistema.

Paso 2: Configurar los estados y las transiciones

Una vez que tienes las variables y el diagrama de estados, debes configurar cada estado y sus transiciones. Esto implica definir las condiciones que deben cumplirse para que se produzca una transición entre estados. LabVIEW proporciona herramientas y funciones específicas para facilitar esta tarea.

Paso 3: Implementar las acciones de cada estado

Cada estado de tu máquina de estado debe tener una serie de acciones asociadas. Estas acciones pueden ser simples o complejas, dependiendo de la lógica que quieras implementar en tu sistema. Puedes utilizar estructuras condicionales, bucles y otras herramientas de LabVIEW para definir estas acciones.

Paso 4: Ejecutar la máquina de estado

Una vez que has configurado los estados, las transiciones y las acciones, estás listo para ejecutar tu máquina de estado. Esto implica poner en marcha tu sistema y observar cómo se comporta en cada estado y durante cada transición. Puedes utilizar herramientas de visualización y depuración de LabVIEW para facilitar esta tarea.

Paso 5: Realizar pruebas y ajustes

Finalmente, es importante realizar pruebas exhaustivas de tu máquina de estado y realizar los ajustes necesarios para garantizar su correcto funcionamiento. Puedes utilizar entradas de prueba, simular diferentes escenarios y analizar los resultados para mejorar el rendimiento y la eficiencia de tu sistema.

Implementar una máquina de estado en LabVIEW es un proceso sencillo y eficiente si sigues estos pasos. Recuerda identificar las variables, configurar los estados y transiciones, implementar las acciones, ejecutar la máquina y realizar pruebas y ajustes. ¡Ahora estás listo para crear tu propia máquina de estado en LabVIEW!

Existen ejemplos o plantillas de máquinas de estado predefinidas en LabVIEW que se puedan utilizar

Sí, LabVIEW ofrece ejemplos y plantillas de máquinas de estado predefinidas que pueden ser utilizadas en diferentes aplicaciones. Estas plantillas son una excelente herramienta para comenzar a desarrollar una máquina de estado, ya que proporcionan una estructura básica que se puede personalizar según los requisitos específicos del proyecto. Los ejemplos también permiten comprender mejor cómo funciona una máquina de estado en LabVIEW y cómo se pueden crear transiciones entre estados.

Una de las ventajas de utilizar estas plantillas es que ahorra tiempo y esfuerzo, ya que no es necesario diseñar una máquina de estado desde cero. Además, al utilizar una plantilla predefinida, se garantiza que la estructura de la máquina de estado sea robusta y eficiente, lo que facilita su mantenimiento y futuras modificaciones.

LabVIEW también ofrece la opción de crear plantillas personalizadas, lo que permite adaptar la máquina de estado a las necesidades específicas del proyecto. Esto es especialmente útil en aplicaciones que requieren una lógica de control más compleja o que necesitan gestionar múltiples estados y transiciones.

LabVIEW ofrece una amplia variedad de ejemplos y plantillas de máquinas de estado predefinidas que pueden ser utilizadas para agilizar el desarrollo de aplicaciones. Estas plantillas proporcionan una base sólida para crear máquinas de estado eficientes y personalizables, lo que facilita la implementación de lógica de control en proyectos de automatización y control.

Cuáles son las mejores prácticas para diseñar y organizar una máquina de estado en LabVIEW

Una máquina de estado es una herramienta esencial en LabVIEW para controlar el flujo de ejecución de un programa. Diseñar y organizar una máquina de estado de manera efectiva es fundamental para garantizar un funcionamiento eficiente y fácil de mantener.

1. Definir los estados y eventos

El primer paso para diseñar una máquina de estado en LabVIEW es identificar los posibles estados en los que puede estar el programa y los eventos que pueden ocurrir para cambiar de un estado a otro. Esto permitirá establecer las transiciones adecuadas en la máquina de estado.

2. Crear una estructura de bucle principal

En LabVIEW, se recomienda utilizar una estructura de bucle principal para controlar la ejecución de la máquina de estado. Esta estructura debe contener un caso de selección múltiple que determine el estado actual y ejecute las transiciones correspondientes según los eventos ocurridos.

3. Utilizar estructuras de casos

Para cada estado, se debe crear un caso en la estructura de bucle principal. Dentro de cada caso, se deben colocar las acciones o tareas específicas que deben llevarse a cabo cuando el programa se encuentre en ese estado.

4. Implementar las transiciones entre estados

Las transiciones entre estados se realizan en función de los eventos ocurridos. Para esto, se pueden utilizar estructuras de casos adicionales dentro de cada caso de estado, donde se evalúen los eventos y se realicen las acciones correspondientes para cambiar de estado.

5. Utilizar constantes y enumeraciones

Para mejorar la legibilidad y mantenibilidad del código, se recomienda utilizar constantes y enumeraciones para representar los estados y eventos en lugar de utilizar valores numéricos. Esto facilitará la comprensión del programa y evitará errores de escritura.

6. Documentar el código

Es importante agregar comentarios claros y concisos en el código para explicar el propósito de cada estado, evento y acción. Esto facilitará la comprensión y el mantenimiento del código en el futuro.

7. Realizar pruebas exhaustivas

Antes de implementar la máquina de estado en un proyecto, es fundamental realizar pruebas exhaustivas para verificar que el programa funcione correctamente en todos los posibles estados y eventos. Esto ayudará a identificar y corregir posibles errores antes de la implementación final.

8. Optimizar el rendimiento

Una vez que la máquina de estado esté funcionando correctamente, se pueden realizar mejoras en el rendimiento utilizando técnicas avanzadas, como el uso de paralelismo o la optimización de algoritmos. Esto permitirá una ejecución más eficiente del programa.

Una máquina de estado bien diseñada y organizada en LabVIEW puede simplificar y agilizar el desarrollo de programas, así como mejorar su mantenibilidad y rendimiento. Siguiendo las mejores prácticas mencionadas, podrás crear máquinas de estado sencillas y eficientes en LabVIEW.

Cómo se pueden agregar funcionalidades adicionales, como eventos o condiciones de salida, a una máquina de estado en LabVIEW

Una máquina de estado en LabVIEW es una estructura de programación que permite controlar el flujo de ejecución de un programa en función de diferentes condiciones. Sin embargo, a veces es necesario agregar funcionalidades adicionales, como eventos o condiciones de salida, a la máquina de estado para que se adapte mejor a las necesidades del proyecto.

Para agregar eventos a una máquina de estado en LabVIEW, se puede utilizar la función "Event Structure". Esta función permite detectar y manejar eventos específicos, como pulsaciones de botones, cambios en valores de sensores, entre otros. Al agregar un "Event Structure" a la máquina de estado, se puede definir qué acciones ejecutar en respuesta a cada evento detectado.

Por otro lado, para agregar condiciones de salida a una máquina de estado en LabVIEW, se puede utilizar una estructura condicional como el "Case Structure". Esta estructura permite verificar ciertas condiciones y realizar diferentes acciones en función de cada condición. De esta manera, se pueden definir condiciones de salida que alteren el flujo de ejecución de la máquina de estado.

Agregar funcionalidades adicionales a una máquina de estado en LabVIEW es posible utilizando la función "Event Structure" para detectar y manejar eventos, y utilizando una estructura condicional como el "Case Structure" para definir condiciones de salida. Estas herramientas permiten adaptar la máquina de estado a las necesidades específicas de cada proyecto.

Cuáles son las principales dificultades que se pueden encontrar al trabajar con máquinas de estado en LabVIEW y cómo superarlas

Trabajar con máquinas de estado en LabVIEW puede presentar algunas dificultades, pero con la correcta estrategia y enfoque, es posible superarlas de manera sencilla y eficiente.

Una de las principales dificultades es la complejidad inherente de las máquinas de estado. Estas requieren una comprensión clara de las transiciones de estado y del flujo de datos entre ellos. Es importante dedicar tiempo a diseñar y planificar cuidadosamente la estructura de la máquina de estado, definiendo claramente los estados y las transiciones necesarias.

Además, es fundamental tener en cuenta que, aunque LabVIEW proporciona una interfaz gráfica intuitiva para trabajar con máquinas de estado, es necesario tener conocimientos básicos de programación y familiaridad con los conceptos de lógica y control.

Una estrategia efectiva para superar estas dificultades es dividir el problema en partes más pequeñas y manejables. Esto implica descomponer la máquina de estado en submáquinas más simples, cada una encargada de una funcionalidad específica. Esto facilita la comprensión y el mantenimiento del código.

Otro desafío común es la correcta gestión de los eventos y las acciones asociadas a cada estado. Es importante identificar de manera clara y precisa los eventos que pueden ocurrir y las acciones que deben llevarse a cabo en cada estado. Para ello, una buena práctica es utilizar una tabla de eventos, donde se detallen todos los posibles eventos y las acciones correspondientes.

Para facilitar el desarrollo y el mantenimiento del código, es recomendable utilizar técnicas de programación modular. Esto implica encapsular cada estado y sus acciones asociadas en subVI independientes, lo que facilita la reutilización del código y mejora la legibilidad.

Además, es importante considerar la eficiencia del código. Al trabajar con máquinas de estado en LabVIEW, se debe prestar atención a la optimización del rendimiento y la utilización eficiente de los recursos del sistema. Esto implica evitar la ejecución innecesaria de subVI y minimizar el tiempo de ejecución de cada transición de estado.

Trabajar con máquinas de estado en LabVIEW puede presentar algunas dificultades, pero con una buena planificación, descomposición del problema, gestión adecuada de eventos y acciones, uso de técnicas de programación modular y optimización del rendimiento, es posible superarlas de manera sencilla y eficiente.

Cuáles son algunas aplicaciones comunes en las que se utiliza una máquina de estado en LabVIEW

La máquina de estado es una técnica utilizada en LabVIEW para controlar el flujo de ejecución de un programa. Esta técnica es ampliamente utilizada en aplicaciones que requieren un control secuencial, como sistemas de control, adquisición de datos y procesamiento de señales.

En el campo de la automatización industrial, una máquina de estado en LabVIEW puede utilizarse para controlar el funcionamiento de una línea de producción, ajustando la velocidad de las máquinas, activando o desactivando sensores y actuadores, y manejando diferentes estados del proceso de fabricación.

Otra aplicación común es el control de robots, donde la máquina de estado puede utilizarse para definir diferentes comportamientos del robot en función de las entradas del entorno y las condiciones del sistema. Esto permite al robot adaptarse y responder de manera inteligente a diferentes situaciones.

La máquina de estado en LabVIEW es una herramienta poderosa y versátil que encuentra aplicaciones en diversos campos, desde la automatización industrial hasta el control de robots y sistemas de adquisición de datos. Su simplicidad y eficiencia la convierten en una elección popular para el desarrollo de aplicaciones controladas por secuencias.

Preguntas frecuentes (FAQ)

¿Qué es una máquina de estado en LabVIEW?

Una máquina de estado es una estructura de programación que permite controlar el flujo de ejecución de un programa en LabVIEW de forma organizada y eficiente.

¿Cuáles son los beneficios de utilizar una máquina de estado en LabVIEW?

Al utilizar una máquina de estado, se facilita el entendimiento y la depuración del código, se mejora la modularidad del programa y se obtiene un mayor control sobre el flujo de ejecución.

¿Cómo se implementa una máquina de estado en LabVIEW?

Para implementar una máquina de estado en LabVIEW, se utilizan estructuras de casos y la función "Case Structure" para controlar el flujo de ejecución en base a diferentes estados o eventos.

¿Cuál es la diferencia entre una máquina de estado y un diagrama de estados?

Una máquina de estado es la implementación del diagrama de estados en un lenguaje de programación como LabVIEW. El diagrama de estados es una representación gráfica del flujo de ejecución del programa.

¿Hay algún ejemplo práctico de una máquina de estado en LabVIEW?

Sí, un ejemplo práctico de una máquina de estado en LabVIEW es el control de un semáforo con diferentes estados: rojo, amarillo y verde. Cada estado representa una acción específica y se utiliza una máquina de estado para controlar la transición entre los diferentes estados.
